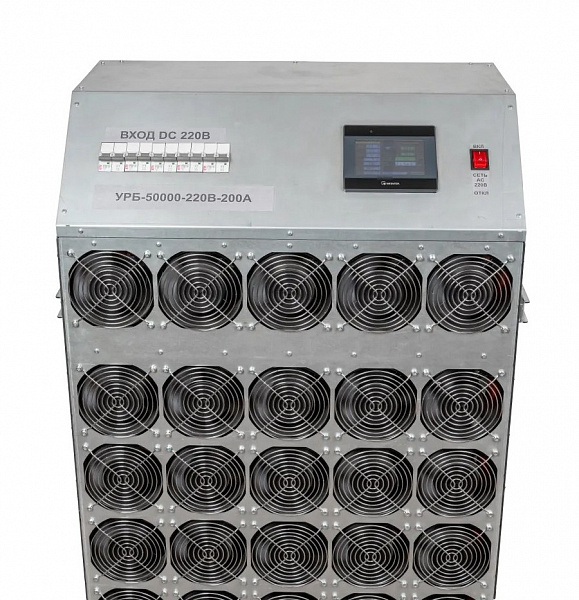

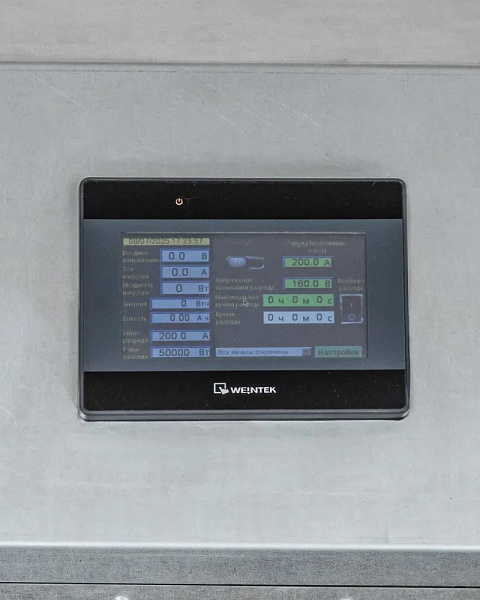

Устройство разряда батарей (электронная нагрузка) «Форпост» УРБ-220В-200А предназначено для разряда аккумуляторных батарей (АКБ) с номинальным напряжением 220 В фиксированным постоянным током (в диапазоне от 2 до 200 А) или фиксированной мощностью (в диапазоне от 0,1 до 32 кВт). Значение тока/мощности разряда устанавливается с помощью сенсорного дисплея, размещенного на передней панели УРБ. Разряд выполняется до заданного минимального значения напряжения АКБ или до истечения установленного времени разряда. Процесс разряда протекает в автоматическом режиме. Данная процедура предназначена для разряда АКБ с целью определения ее фактической емкости.

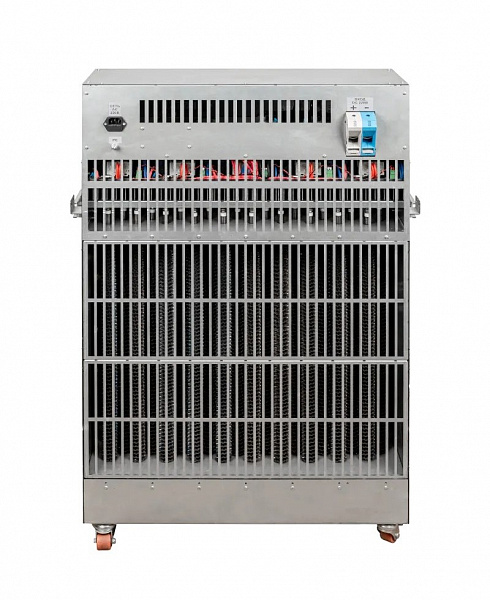

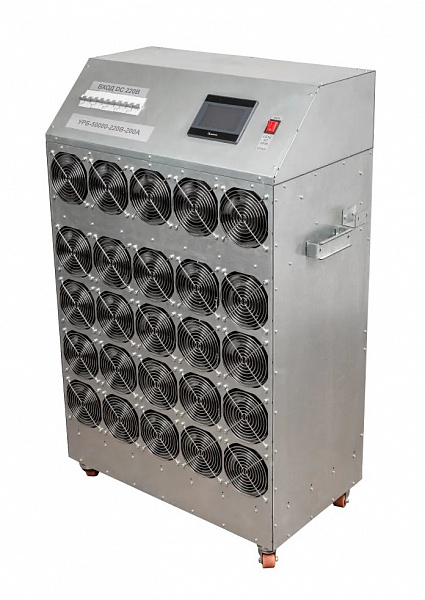

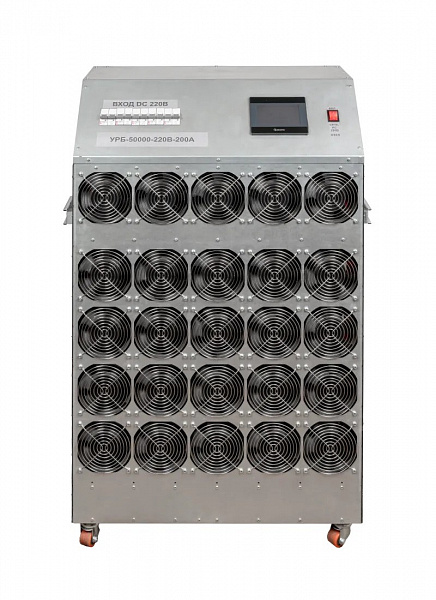

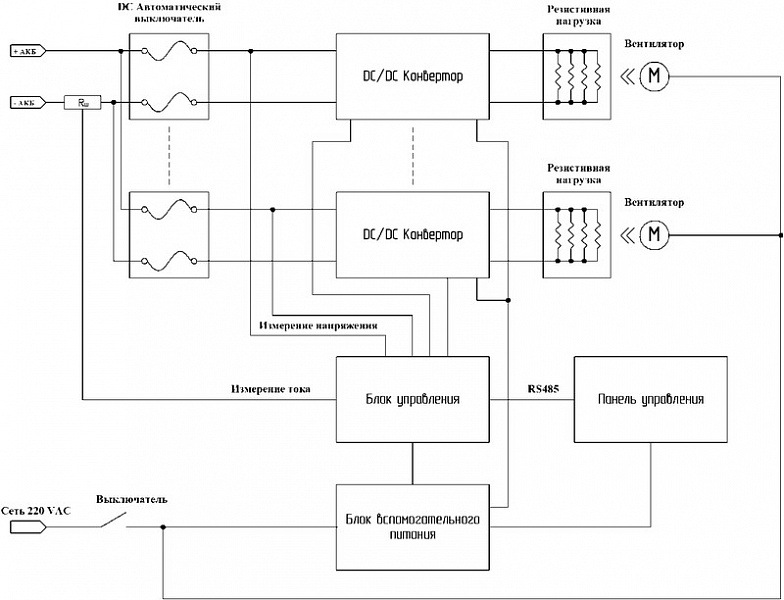

Устройство разряда батарей (электронная нагрузка) «Форпост» УРБ-220В-200А выполнено в мобильном корпусе на колесах и состоит из 5 силовых DC/DC-преобразователей, ТЭНов, блока вентиляторов, модуля управления и цветного сенсорного дисплея. DC/DC-преобразователи обеспечивают поддержание заданных параметров разряда, таких как ток и мощность, во всем рабочем диапазоне напряжений. В силовых DC/DC-преобразователях применены современные IGBT-транзисторы и широтно-импульсное регулирование. ТЭНы совместно с блоком вентиляторов позволяют рассеять мощность, потребляемую от АКБ в процессе разряда.
Функциональные и конструктивные особенности УРБ-220В-200А
- автоматическая остановка разряда по достижению установленных параметром разряда;
- контролируемые параметры: текущее напряжение АКБ, ток разряда (ток нагрузки), мощность разряда (мощность нагрузки), энергия в Вт*ч, емкость в А*ч, заданное напряжение окончания разряда, заданное время разряда;
- возможность измерения параметров разряда в процессе работы;
- низкие пульсации тока, потребляемого от АКБ;
- питание от однофазной сети 220 В;

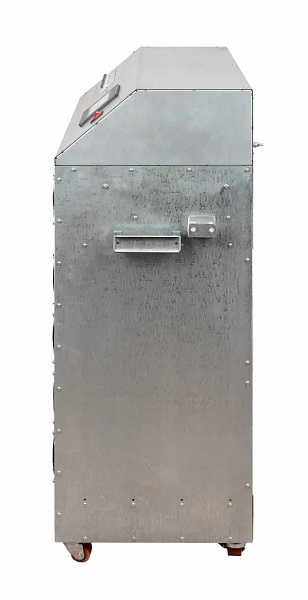

- мобильный корпус на колесах.
Контролируемые параметры
- текущее напряжение АКБ;
- ток разряда (ток нагрузки);
- мощность разряда (мощность нагрузки);
- энергия в Вт*ч;
- емкость в А*ч;
- заданное напряжение окончания разряда;
- заданное время разряда.
Защиты от
- пониженного напряжения АКБ;
- плохого контакта подключения кабеля АКБ;
- неисправности одного из каналов УРБ;
- неправильной полярности АКБ.
Для приобретения устройства разряда батарей (электронной нагрузки) «Форпост» УРБ-220В-200А воспользуйтесь инструкцией «Как купить продукцию».
26 июля 2022 года приказом Федерального агентства по техническому регулированию и метрологии №1789 электронные нагрузки «Форпост» УРБ включены в реестр средств измерений под номером 86244-22.
