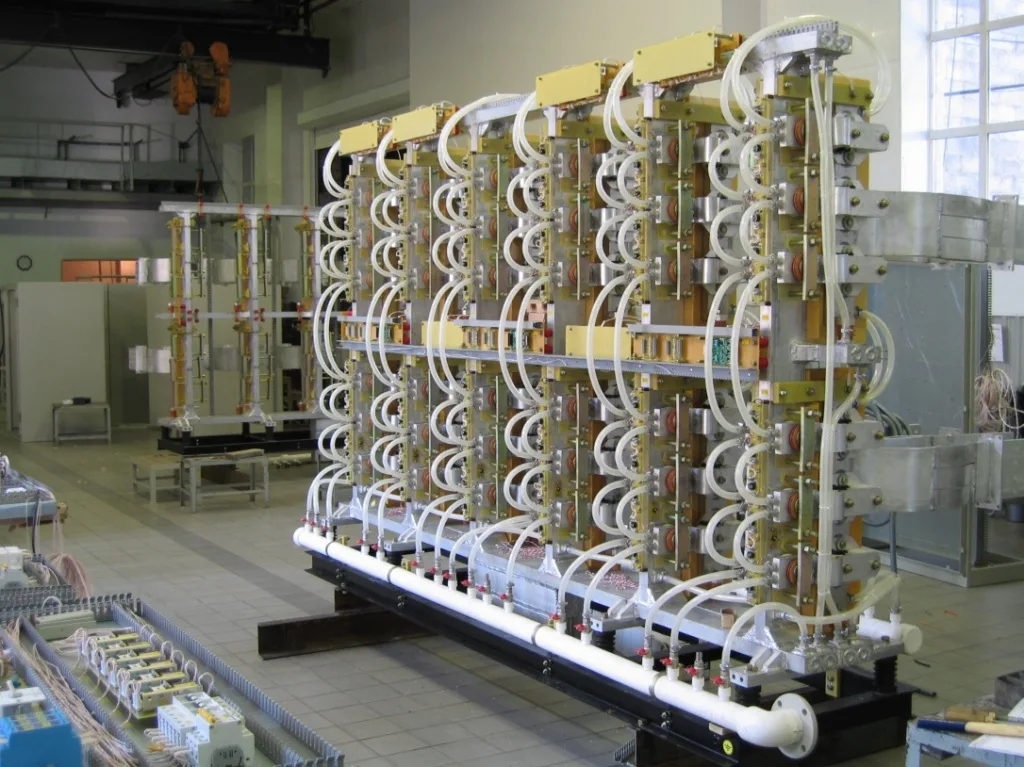

Выпрямительные агрегаты. Виды, технические характеристики

Выпрямительные агрегаты — это электротехнические комплексы, преобразующие переменный ток в постоянный. Их применение критически важно в отраслях, где требуются стабильные параметры напряжения — металлургии, электрохимическом производстве, тяговых подстанциях, энергокомплексах.

Инфраструктура промышленности опирается на выпрямительные системы при управлении электропечами, процессами гальваники, электролиза и в электроснабжении высоконагруженных объектов. Благодаря ним снижается уровень пульсаций тока, повышается энергоэффективность, увеличивается срок службы оборудования, подключенного к сети постоянного тока.

Виды выпрямительных агрегатов и их характеристики

Диодные выпрямительные агрегаты

Базовые устройства, применяемые в схемах, где не требуется изменение выходного напряжения. Построены на основе силовых диодов, которые работают в режиме односторонней проводимости.

Технические характеристики:

• КПД в диапазоне 96–98% за счет минимальных потерь на полупроводниках;
• Отсутствие активного регулирования — выходное напряжение фиксировано и зависит от входной величины;
• Диапазон токов: от 100 А до 50 кА и выше в многомодульных решениях;
• Работа в схемах одно- или трехфазного мостового выпрямления;
• Пульсации выпрямленного тока — от 30 до 48% (в зависимости от схемы и фильтрации).

Тиристорные выпрямительные агрегаты

Управляемые устройства, в которых применяются тиристоры (SCR) с фазовым управлением. Позволяют точно регулировать выходное напряжение за счёт изменения угла открывания тиристоров. Используются в электроприводах, электролизных ваннах, системном питании тяговых нагрузок и других устройствах.

Технические характеристики:

• Диапазон регулирования выходного напряжения: от 0 до 100% от номинала;
• Управление на базе аналоговых или цифровых систем (микропроцессорных контроллеров, ПЛК);
• Время отклика — до нескольких миллисекунд;
• Возможность работы в многозонных режимах, включая циклические изменения параметров нагрузки;
• Токовые показатели — до 100 кА в тяжелой промышленности (металлургия, гальваника);
• Охлаждение: жидкостное или принудительное воздушное, в зависимости от мощности;
• Поддержка обратной связи для стабилизации выходных параметров.

Импульсные выпрямительные агрегаты

Устройства, использующие высокочастотную коммутацию для преобразования энергии. Отличаются малыми размерами, высокой точностью регулирования и стабильными характеристиками. Часто применяются в лабораторном оборудовании, электронике, гальванике, а также при питании ответственных медицинских и телекоммуникационных систем.

Технические характеристики

• Частота переключения — от 20 кГц до 200 кГц;
• Уровень КПД — 90–95% с учетом минимизации потерь на трансформации и переключении;
• Вес и габариты — в 3–5 раз ниже, чем у аналогичных тиристорных систем;
• Широкий диапазон выходного напряжения: от 1 В до 600 В;
• Поддержка работы в режиме постоянной мощности или постоянного тока;
• Комплексная защита: от перенапряжений, перегрева, короткого замыкания;
• Возможность интеграции с CAN, RS-485, Modbus для удаленного контроля.

Сварочные выпрямительные агрегаты

Специализированные источники, рассчитанные на создание устойчивой электрической дуги. Основной задачей является сохранение стабильных параметров выходного тока при переменной нагрузке и колебаниях в питающей сети.

Технические характеристики:

• Ток до 1500 А и выше в промышленных решениях;
• Низкое внутреннее сопротивление — обеспечение резкого нарастания тока;
• Быстрая реакция на изменение дугового промежутка;
• Импульсный или полуавтоматический режим сварки;
• Уровень пульсаций — не более 5% для равномерной шовной сварки;
• Защита от короткого замыкания и перегрева силовых модулей.

Электролизные выпрямительные агрегаты

Применяются в химических и металлургических производствах, где требуется подача стабильного постоянного тока в электролитические ванны. Основное требование — минимальные пульсации и высокая надежность при круглосуточной работе.

Технические характеристики:

• Диапазон выходного тока — от 1000 А до 100 000 А;
• Диапазон напряжения — 10–110 В в зависимости от типа электролиза;
• Коэффициент пульсаций — менее 1%, в системах с дросселями — до 0,1%;
• Способ охлаждения — жидкостный (деионизированная вода);
• Высокая устойчивость к обратной ЭДС со стороны ванны;
• Поддержка непрерывного мониторинга температуры и состояния выпрямительных ячеек.

Выпрямительные агрегаты служат неотъемлемой частью промышленных энергосистем, влияя на стабильность, надежность и эффективность ключевых технологических процессов. Грамотный выбор устройства — залог минимизации энергетических потерь, повышения точности производства и устойчивости к аварийным ситуациям.
